阻燃等級: V-0 • 5VB

熔融指數: 10 g/10min

缺口沖擊: 54.08 kJ/m²

熱變形溫度: 90.6 °C

加工方式: 注射成型

材料屬性: 阻燃

符合規定: UL

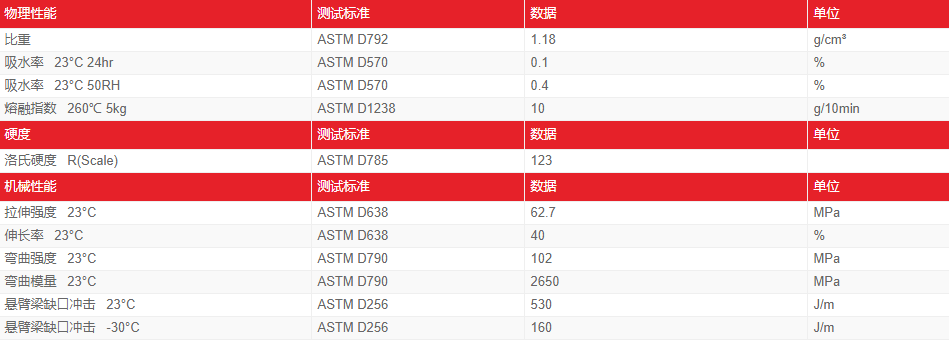

基礎創新PC/ABS C2950-701物性表


基礎創新PC/ABS C2950-701熱性能和電氣性能


基礎創新PC/ABS C2950-701性能：
PC/ABS合金材料可綜合兩者的優良性能。一方面提高ABS的耐熱性和拉伸強度，另一方面降低PC塑料熔體粘度，改善加工性能，減少制品內應力和沖擊強度對制品厚度的敏感性。

PC/ABS合金與PC相比，主要有如下優點:
a、在廣泛的使用條件下只會呈塑性破壞，殘余應力減少，耐應力開裂性提高，在常溫下，其沖擊強度為PC的3~4倍。
b、耐沸水性優良，經100 ℃，240小時處理后，拉伸強度和彎曲強度幾不變，拉伸強度為同一條件處理的PC的3倍以上。
c、耐老化性能好，經120 ℃、140小時處理后，其沖擊強度仍PC的2倍以上。
d、耐候性優良，室外曝露2年，拉伸強度和彎曲強度幾乎不變，沖擊強度為PC的4倍以上。
e、熔融粘度降低1/3，所以成型溫度可以較低，成型容易，殘余應力減少，制品顏色也較好。另外，共混物的熔融粘度隨成型壓力升高下降較明顯，也使成型性改善。

PC/ABS合金材料應用范圍：
1）、汽車內外飾：儀表板，飾柱，儀表前蓋，格柵，內外飾件
2）、商務設備機殼和內置部件：筆記本/臺式電腦，復印機，打印機，繪圖儀，顯示器
